概述： |
|
|
|
鐘式沉砂池由電動機、減速機、葉輪主軸、轉盤葉片、空氣提升和空氣沖洗系統、吸砂管及鋼制平臺、池體（一般為混凝土池，用戶可選配鋼制池體），轉盤葉片的直徑和高度根據用戶的池體訂制。
旋流沉砂池除砂機運行時，砂水混合液從切線方向進入鐘式沉砂池內，形成旋流。在驅動裝置的驅動下，攪拌機構的葉輪運轉，控制進池污水的流速和流態、
由于葉輪葉漿向上傾斜，旋轉時將使池中的污水呈螺旋狀加速，形成渦流態，產生留心力。同時池內污水流在葉輪葉片攪拌剪切力的作用下，互相剝離，依靠砂的自身重力和旋流的離心力，使砂粒沿池壁呈螺旋線加速沉降，向中心砂斗積聚，經氣提或泵提升后排出池外作進一步的處理。在此過程中，適當?shù)臉~角度和線速度條件，使污水中的砂粒受到?jīng)_刷，并保持好的沉降效果，而原來粘附在砂粒上的有機物，以及重量小的物質，隨污水一同流出旋流沉砂池，進入后續工序繼續處理，砂與少量污水進入池外砂水分離器內，砂經分離后外排，污水回流至格柵井。
|
|
|
|

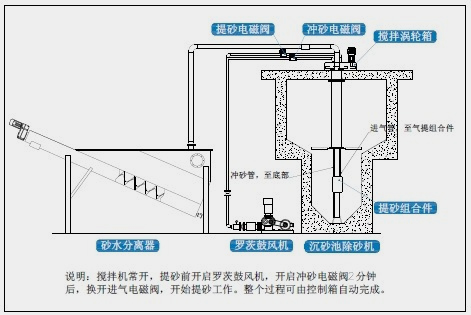

外形示意圖： |
|
|
|
|
|
技術特性： |
|
|
|
旋流沉砂池除砂器利用水力旋流和葉輪旋轉的輕微離心力雙重作用，讓泥沙與較輕的懸浮物（有機物）分離，充分發揮了水力旋流作用，保持了占地少，處理停留時間短，沉砂效果好，砂水可分離性強，除砂可靠（尤其是污水中的無機砂礫）等特點。
|
|
|
|
其 他： |
|
|
|

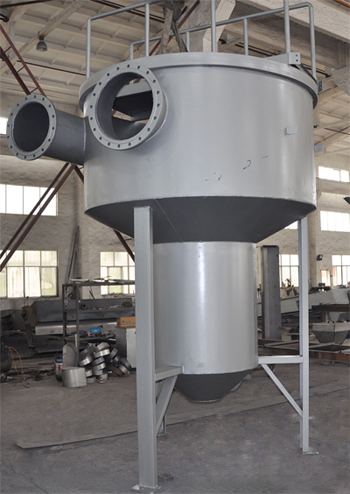

旋流沉砂池一般為混凝土結構，如果在設計時候考慮到占地問題，可以設計成鋼制池體，結構緊湊，占地面積小，具體情況視情況而定。
|
|
|
|
結構參數： |
|
|
|
表8-1 鐘式沉砂池池體參考尺寸
|
|
|
|
型號XLCS
|
流量
(m/h)
|
A/m
|
B/m
|
C/m
|
D/m
|
E/m
|
F/m
|
G/m
|
H/m
|
J/m
|
K/m
|
L/m
|
|
180
|
180
|
1.83
|
1.0
|
0.30
|
0.61
|
0.3
|
1.40
|
0.30
|
0.30
|
0.20
|
0.80
|
1.10
|
|
360
|
396
|
2.13
|
0.38
|
0.76
|
1.40
|
0.30
|
0.30
|
0.30
|
1.10
|
|
720
|
648
|
2.43
|
0.45
|
0.90
|
1.35
|
0.40
|
0.30
|
0.40
|
1.15
|
|
1080
|
1116
|
3.05
|
0.61
|
1.2
|
1.35
|
0.45
|
0.30
|
0.45
|
1.35
|
|
1260
|
1908
|
3.65
|
1.5
|
0.75
|
1.5
|
0.4
|
1.55
|
0.60
|
0.51
|
0.58
|
1.45
|
|
3240
|
3168
|
4.87
|
1.00
|
2.00
|
1.70
|
1.00
|
0.51
|
0.60
|
1.85
|
|
4680
|
4752
|
5.48
|
1.10
|
2.20
|
2.20
|
1.00
|
0.61
|
0.63
|
1.85
|
|
6300
|
6300
|
5.8
|
1.20
|
2.40
|
2.20
|
1.30
|
0.75
|
0.70
|
1.95
|
|
7200
|
7920
|
6.1
|
1.20
|
2.40
|
2.50
|
1.30
|
0.89
|
0.75
|
1.95
|
|
|
|
|
表8-2 攪拌系統及氣提參數
|
|
|
|
型號
XLCS
|
攪拌裝置
|
池尺寸
|
提砂量(L/S)
|
鼓風機
|
|
葉輪轉速(r/min)
|
功率
(KW)
|
風量
(m/min)
|
功率
(KW)
|
|
180
|
12
|
1.1
|
見上表
|
1-1.2
|
1.43
|
1.5
|
|
360
|
1.2-1.8
|
1.79
|
2.2
|
|
720
|
1.8-3
|
|
1080
|
3-5
|
|
1260
|
1.5
|
5-9.8
|
2.03
|
3
|
|
3240
|
9.8-15
|
1.98
|
4
|
|
4680
|
15-22
|
|
6300
|
22-28
|
2.01
|
|
7200
|
28-30
|
|
